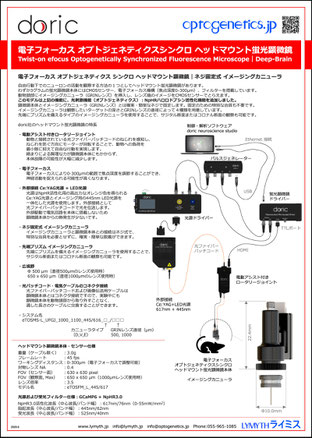

Doric Lenses (カナダ製)

自由行動下でのニューロンの活動を観察する方法の１つとしてヘッドマウント蛍光顕微鏡があります。

わずか3グラムの蛍光顕微鏡本体にはCMOSセンサー、電子フォーカス機構（焦点深度0-300μm）、フィルターを搭載しています。

動物頭部にイメージングカニューラ（GRINレンズ）を挿入し、レンズ端のイメージをCMOSセンサーでとらえます。

顕微鏡本体とイメージングカニューラ（GRINレンズ）とは確実・簡単なネジで固定します。固定のための特別な治具も不要です。

イメージングカニューラは観察したいターゲットの深さとGRINレンズの直径によって４種類を用意しています。先端にプリズムを備えるタイプのイメージングカニューラを使用することで、サジタル断面またはコロナル断面の観察も可能です。

・電動アシスト付きロータリージョイント

動物と接続されている光ファイバーパッチコードのねじれを感知し、ねじれを防ぐ方向にモーターが回転することで、動物への負荷を最小限に抑えて自由な行動を実現します。絡まりによる無理な力が顕微鏡本体にもかからず、本体故障の可能性が大幅に減少します。

・電子フォーカス

電子フォーカスにより0-300μmの範囲で焦点深度を調節することができ、神経活動を捉えられる可能性が高くなります。

・外部接続 Ce:YAG光源 + LED光源

光源はNpHR活性化用の高出力なオレンジ色を得られるCe:YAG光源とイメージング用の445nm LED光源を一体化した光源を使用します。外部接続として光ファイバーパッチコードで光を伝送します。外部駆動で電気回路を本体に搭載しないため顕微鏡本体からの熱発生が少ないです。

・ネジ固定式 イメージングカニューラ

イメージングカニューラと顕微鏡本体との接続はネジ式で、特別な治具を必要とせずに、確実・簡単な脱着ができます。

・先端プリズム イメージングカニューラ

先端にプリズムを備えるイメージングカニューラを使用することで、サジタル断面またはコロナル断面の観察も可能です。

・広視野

 Φ 500 μm（直径500μmのレンズ使用時）

 650 x 650 μm（直径1000μmのレンズ使用時）

・光パッチコード・電気ケーブルのコネクタ接続

光ファイバーパッチコードおよび画像伝送用ケーブルは顕微鏡本体とはコネクタ接続ですので、実験中にも顕微鏡本体を動物頭部から取り外すことなく、適した長さのケーブルに交換することができま

電子フォーカスヘッドマウント顕微鏡で使用するイメージングカニューラです。

レンズ直径と観察範囲の深さ別に4種類を用意しています。

イメージングカニューラと顕微鏡本体との接続はネジ式で、特別な治具を必要とせずに確実・簡単な脱着ができます。

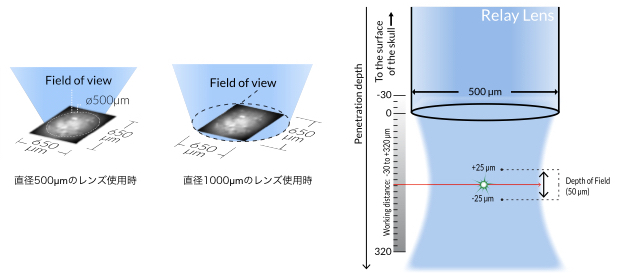

Field of View（視野）

•  Φ 650 μm（直径500μmのレンズ使用時）
•  650 x 650 μm（直径1000μmのレンズ使用時）

Working Distance（ワーキングディスタンス）と Depth of Field（被写界深度）

• Working distance：-30μm to 320μm
• Depth of Field  ：+/-25μm

電子フォーカス ヘッドマウント蛍光顕微鏡でのWorking distanceは、フォーカスができる範囲という意味です。GRINレンズ先端から300μmです。Depth of Fieldは、このフォーカスできる範囲内でさらにシャープにピントを合わすことのできる範囲となります。
